Quelle est la différence et la relation entre l'alimentation à découpage et l'alimentation linéaire ?
1. Introduction à l'alimentation à découpage :
Nos alimentations courantes, y compris les adaptateurs secteur et les chargeurs, sont toutes classées comme alimentations à découpage. Une alimentation à découpage est un type d'alimentation qui utilise le rapport temporel d'allumage et d'extinction du tube de commutation de commande pour maintenir une sortie stable de tension continue. L'alimentation à découpage est généralement composée de circuits intégrés de contrôle de modulation de largeur d'impulsion et de transistors à effet de champ MOSFET. L'alimentation à découpage haute fréquence est la direction de son développement. La haute fréquence rend l'alimentation à découpage miniaturisée et permet à l'alimentation à découpage d'entrer dans une gamme d'applications plus large, en particulier dans le domaine de la haute technologie. Il favorise la miniaturisation et la simplicité des produits de haute technologie.化. Le développement et l'utilisation d'autres alimentations à découpage ont des implications importantes en termes d'économie d'énergie, d'économie de ressources et de préservation de l'environnement.
Principe de l'alimentation à découpage :
Les alimentations à découpage comprennent principalement un filtre de grille d'entrée, un filtre redresseur d'entrée, un onduleur, un filtre redresseur de sortie, un circuit de commande et un circuit de maintenance. Les fabricants de fiches standard présenteront leurs effets séparément ci-dessous : Filtre de grille d'entrée : Il est utilisé pour éliminer les ondulations perturbatrices des interrupteurs d'éclairage, des appareils électroménagers, des climatiseurs et des coups de foudre dans le réseau de communication. Éviter la propagation du bruit haute fréquence généré par l'alimentation à découpage vers le réseau électrique ; filtre redresseur d'entrée : il sert à redresser et filtrer la tension d'entrée du réseau électrique pour fournir une tension continue au convertisseur ; onduleur : c'est un élément clé de l'alimentation à découpage. Il convertit la tension continue en tension de communication haute fréquence et a pour effet de bloquer la partie sortie du réseau électrique d'entrée ; le filtre redresseur de sortie : redresse et filtre la tension de communication haute fréquence émise par le convertisseur pour obtenir la tension continue requise, tout en évitant que le bruit haute fréquence ne perturbe la charge ; Circuit de contrôle : détecte la tension continue de sortie, la compare à la tension de référence et l'amplifie. Modulez la largeur d'impulsion de l'oscillateur pour contrôler le convertisseur afin de maintenir la stabilité de la tension de sortie ; Circuit de maintenance : lorsque l'alimentation à découpage présente un court-circuit surtension ou surintensité, le circuit de maintenance arrête l'alimentation à découpage pour maintenir la charge et l'alimentation elle-même. Une alimentation à découpage est un dispositif de conversion qui redresse la puissance de communication en un courant continu pour l'alimentation.
Les avantages de l'alimentation à découpage : petite taille, légèreté, transport pratique, rendement élevé, forte capacité anti-interférence et large échelle de tension de sortie, en particulier en Europe et aux États-Unis, en fonction des exigences d'efficacité énergétique et de consommation d'énergie en veille de la commutation. L'alimentation électrique est mise en avant. La plupart de ses atouts
2. Introduction de l’alimentation linéaire :
L'alimentation linéaire est un dispositif de conversion de puissance qui fait d'abord passer la puissance de communication à travers un transformateur pour réduire l'amplitude de tension, puis la redresse via un circuit redresseur interne pour obtenir un courant continu pulsé, puis filtre pour obtenir une tension continue avec un petite tension d'ondulation.
Principe de fonctionnement de l'alimentation linéaire :
L’alimentation linéaire est en réalité un transistor haute puissance connecté à la sortie du transformateur. Le circuit de commande n'a besoin que de délivrer un petit courant à la base du transistor pour contrôler la sortie du courant important du transistor, de sorte que le système d'alimentation soit stabilisé sur la base du transformateur. Une fois, les performances de régulation de tension de ce type d'alimentation à régulation linéaire sont meilleures que celles d'une alimentation à découpage ou d'un transformateur de 1 à 3 ordres de grandeur. Cependant, le transistor de puissance (également connu sous le nom de tube régulateur) consomme généralement 10 volts, et chaque ampère de courant de sortie consommera 10 watts de puissance à l'intérieur de l'alimentation. Par exemple, la perte d'une alimentation 500 V 5 A sur le tube de puissance est de 50 watts, ce qui représente 2 % de la puissance totale, de sorte que l'efficacité de l'alimentation linéaire est légèrement inférieure à celle du transformateur.
Les avantages de l'alimentation linéaire : des performances stables et aucune interférence telle que l'ondulation haute fréquence. Défauts de l’alimentation linéaire : génération de chaleur et faible consommation d’énergie. Il n'y a pas d'alimentation super puissante pour la sélection
3. Le circuit de réponse en tension de l'alimentation linéaire fonctionne dans la condition linéaire (amplifiée), et la tension de l'alimentation à découpage est le tube de réglage de tension fonctionnant dans la région de saturation et de coupure, c'est-à-dire la condition de commutation . L'alimentation linéaire échantillonne la tension de sortie puis envoie la tension de référence à l'amplificateur de tension de comparaison. La sortie de cet amplificateur de tension est utilisée comme entrée du tube régulateur de tension pour contrôler la tension de jonction du tube régulateur afin qu'elle change avec le changement d'entrée, ajustant ainsi sa tension de sortie. Mais l'alimentation à découpage modifie la tension de sortie en changeant le moment où le tube régulateur est allumé et éteint, c'est-à-dire en modifiant le cycle de service. À en juger par ses principales caractéristiques : bien que la technologie d'alimentation linéaire soit mature, le coût de production n'est pas faible. Par rapport à l'alimentation à découpage en termes de prix, elle a perdu de nombreux avantages, mais l'alimentation linéaire peut atteindre un haut degré de stabilité. , L'ondulation est faible, et les perturbations et le bruit en eux-mêmes sont relativement faibles, mais comme le fonctionnement se fait à la fréquence industrielle (50 Hz), le transformateur est de taille relativement grande, d'efficacité faible et le volume global est relativement grand, ce qui est relativement lourd. Et l'échelle de tension d'entrée doit être élevée ; L'alimentation à découpage est la condition haute fréquence du fonctionnement. Le volume du transformateur est relativement petit et relativement simple, mais l'ondulation de sortie est plus grande que l'alimentation linéaire, mais en raison de sa structure simple, de son faible coût et de son rendement élevé, il a remplacé l'alimentation linéaire à de nombreuses reprises.

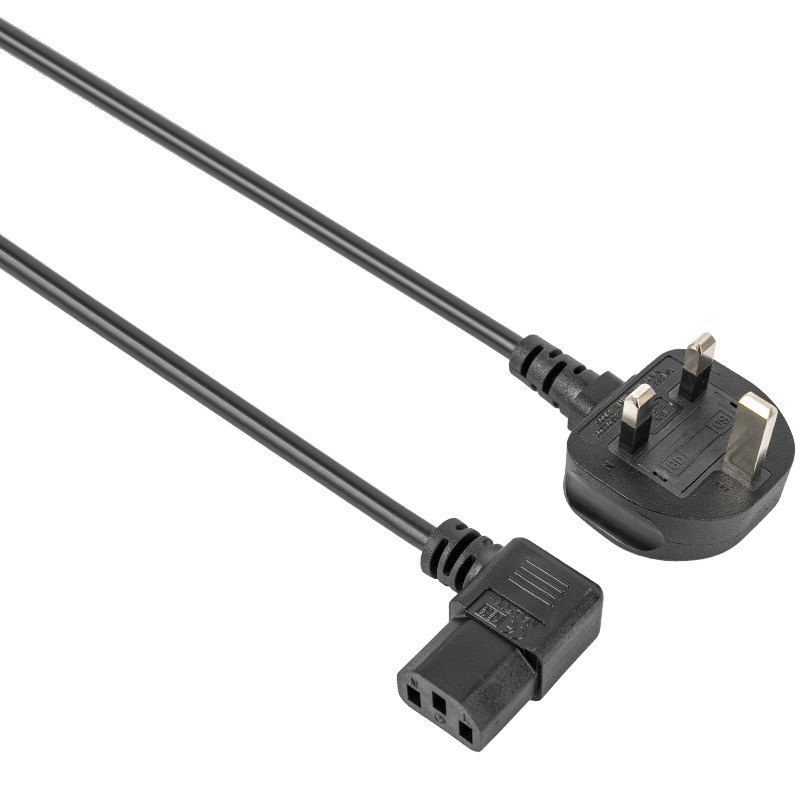

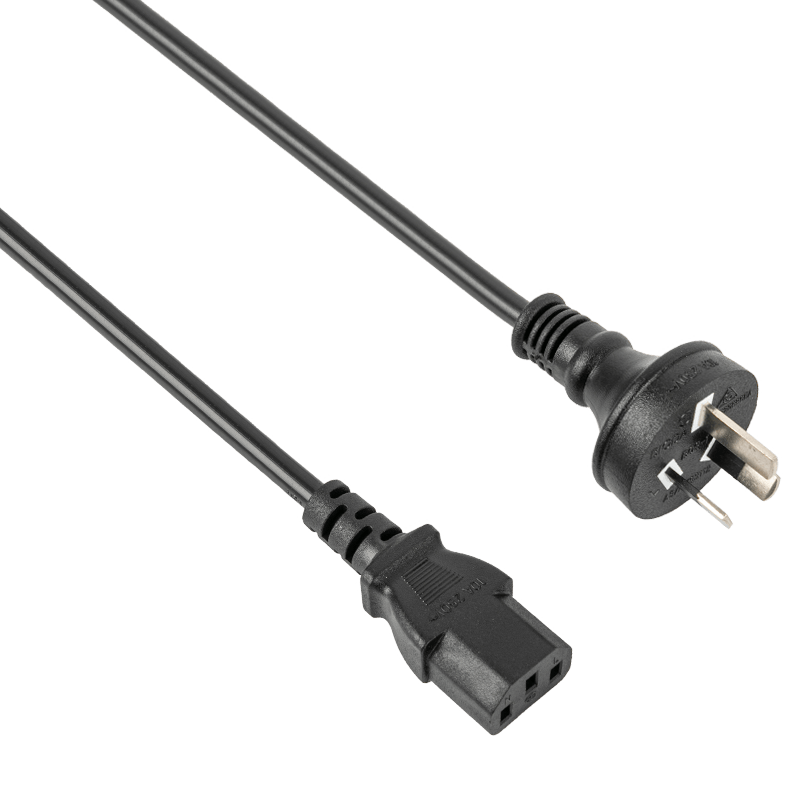

1. Prise britannique Cette fiche peut être équipée de fils à deux conducteurs et de fils à trois conducteurs. Le courant de la prise britannique peut avoir 3A, 5A, 7A, 10A, 13A, etc., et la tension est de 250V. 2. Prise Argentine Le plugin Singapour utilise le système plug britannique...
